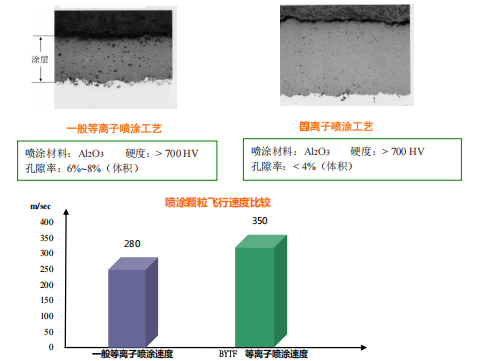

●較低孔隙率

采用超細(xì)級(jí)陶瓷粉末，專(zhuān)業(yè)高速等離子噴涂，粉末顆粒飛行速度較普通等離子高，能實(shí)現(xiàn)較高的致密性，孔隙率可控制在 4%以下，使得軸承在相對(duì)潮濕環(huán)境下仍能獲得較好的絕緣性能。

●BYTF 等離子噴涂速度

良好的結(jié)合強(qiáng)度

BYTF等離子噴涂的高速性能確保軸承表面結(jié)合強(qiáng)度大于 20MPa，最高可達(dá) 70MPa 以上，從而保證涂層經(jīng)久耐用。

● 工作熱影響小：

因采用特殊工藝參數(shù)，熔化的粒子噴涂在套圈表面時(shí)，迅速冷卻并凝固，能使軸承表面溫度低于 150℃，消除高溫對(duì)軸承帶來(lái)的變形影響。

● 專(zhuān)業(yè)封孔技術(shù)：

噴涂后采用專(zhuān)業(yè)的后續(xù)封孔技術(shù)，能滲透噴涂層的 70%厚度，

①防止涂層磨削加工時(shí)從砂輪上掉下來(lái)的磨粒污染涂層中的孔隙；

②保證涂層絕緣性能；

③提高涂層的抗腐蝕性能 ；

④封填孔隙，以防止氧化；

⑤保證涂層的氣密性。
